戶外防雨水電纜橋架
2018/5/11 16:30:03
暫無圖片。
詳細介紹
背景技術

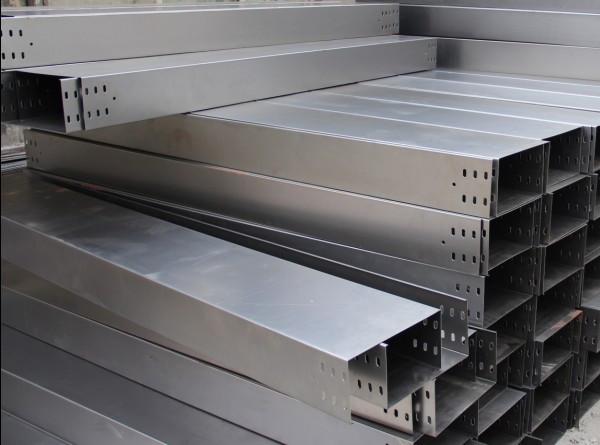

防水電纜橋架
本產品所要解決的技術問題是提供一種便于防雨的戶外電纜橋架，能夠避免在戶外使用電纜橋架受到雨水浸透或浸泡的危害，同時還能夠保證電纜橋架的通風散熱，從而有效的保護電纜橋架本身不受腐蝕，還能夠保證電纜橋架內線纜的安全。
通過在橋架蓋板設計為倒V型，這樣便于將雨水順流而下，避免雨水侵蝕橋架蓋板或浸透至電纜橋架內部;通過在橋架蓋板的兩斜板底部分別設置有蓋板扣槽，這樣便于將橋架蓋板蓋扣在電纜線槽上，進行遮擋;通過在橋架蓋板的兩斜板底部分別設置有擋板，并在擋板所對應的橋架線槽的側板位置上開設有散熱孔，這樣不僅能夠保證電纜線槽的散熱通風，同時還可以避免雨水飄入至電纜線槽內，從而對電纜線槽內的線纜進行保護;通過在橋架蓋板的兩斜板上沿其傾斜方向均設置有導流槽，這樣便于對雨水進行導流，使雨水快速?gòu)纳w板上流下，避免線槽蓋板受到侵蝕，從而達到電纜橋架防雨、防侵蝕的目的。
附圖說明

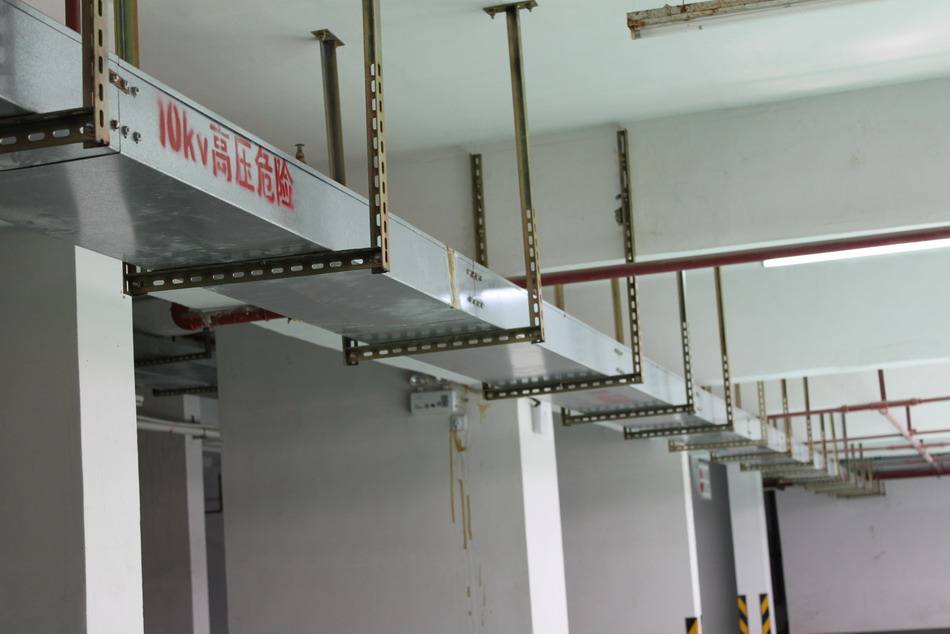

橋架作為供電領域用于固定線纜的設備，應用非常的廣泛，在日常生產和生活當中都會使用到電纜橋架。在戶外使用的橋架，不僅需要考慮到橋架內部電纜的散熱，同時又要避免電橋橋架受到雨水侵蝕，以及內部電纜的受潮及浸水的危害，而目前普通的橋架很難兼顧這幾點。

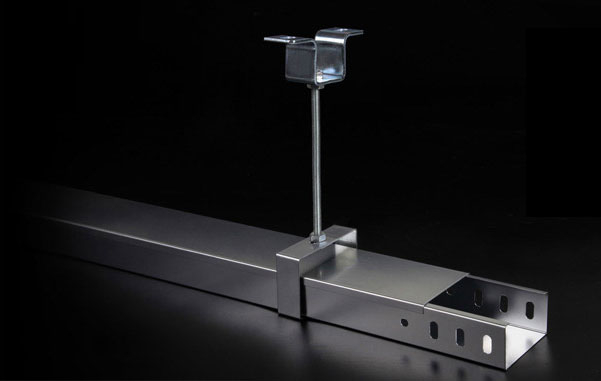

防水電纜橋架
本產品所要解決的技術問題是提供一種便于防雨的戶外電纜橋架，能夠避免在戶外使用電纜橋架受到雨水浸透或浸泡的危害，同時還能夠保證電纜橋架的通風散熱，從而有效的保護電纜橋架本身不受腐蝕，還能夠保證電纜橋架內線纜的安全。
通過在橋架蓋板設計為倒V型，這樣便于將雨水順流而下，避免雨水侵蝕橋架蓋板或浸透至電纜橋架內部;通過在橋架蓋板的兩斜板底部分別設置有蓋板扣槽，這樣便于將橋架蓋板蓋扣在電纜線槽上，進行遮擋;通過在橋架蓋板的兩斜板底部分別設置有擋板，并在擋板所對應的橋架線槽的側板位置上開設有散熱孔，這樣不僅能夠保證電纜線槽的散熱通風，同時還可以避免雨水飄入至電纜線槽內，從而對電纜線槽內的線纜進行保護;通過在橋架蓋板的兩斜板上沿其傾斜方向均設置有導流槽，這樣便于對雨水進行導流，使雨水快速?gòu)纳w板上流下，避免線槽蓋板受到侵蝕，從而達到電纜橋架防雨、防侵蝕的目的。
橋架蓋板的兩斜板的夾角為30-45°，有利于雨水從橋架蓋板上流下，避免雨水長時間停留在橋架蓋板上對其進行侵蝕。
橋架蓋板的兩斜板表面上覆蓋有防腐層，避免雨水侵蝕橋架蓋板，防止橋架蓋板被腐蝕破壞。
橋架線槽底部設置有通風孔，能夠與散熱孔相配合，使電纜橋架內形成循環對流通風，保證橋架線槽內進行良好的散熱，從而保證線纜的安全。
與現有技術相比，本產品一種便于防雨的戶外電纜橋架的有益效果:能夠避免在戶外使用電纜橋架受到雨水浸透或浸泡的危害，同時還能夠保證電纜橋架的通風散熱，從而有效的保護電纜橋架本身不受腐蝕，還能夠保證電纜橋架內線纜的安全。
附圖說明
圖1是本產品一種便于防雨的戶外電纜橋架的結構示意圖
其中，附圖標記：1為橋架線槽，2為橋架蓋板，3為蓋板扣槽，4為擋板，5為散熱孔，6為導流槽，7為通風孔。
