橋架大小頭制作教程

2017-2-15 19:51:13點擊:
      橋架大小頭的制作方法有兩種,一種是靠邊的橋架大小頭,一種是兩邊縮小的橋架大小頭,制作過程基本都差不多!先確定橋架大小頭的大小,畫出一個橋架大小頭成型后的樣子,再根據斜線的長度定點畫視頻中的C線長度!橋架大小頭的制作過程非常簡單,看完視頻后,只要能注意到畫線時存在的那個等邊三角形就好!
      制作完成后,切割的那一邊會收縮,你也可以自己測量切掉,或者制作好以后再按實際來切掉,這點并不是重要的!
      橋架安裝時,最好是買成品的配件,自己制作,橋架蓋板也需要切割制作,非常麻煩!
      橋架大小頭的具體做法大家可以看看視頻,要是大家有不懂的,或者我做的視頻由問題的,可以留言給我!

      感謝水電工論壇網制作的如下視頻,努力創作整理更多有用的水電安裝教程知識!


    橋架大小頭的做法有兩種,第一種是靠邊做法;第二種是兩邊向中間收攏做法。

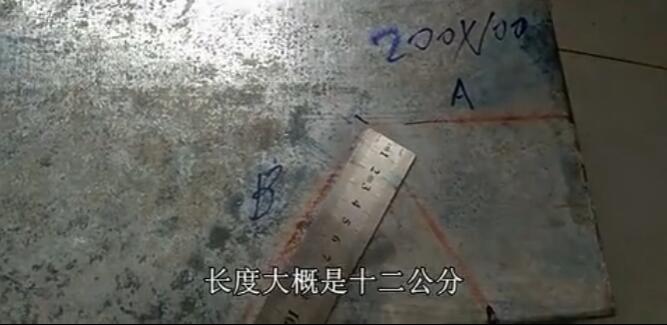

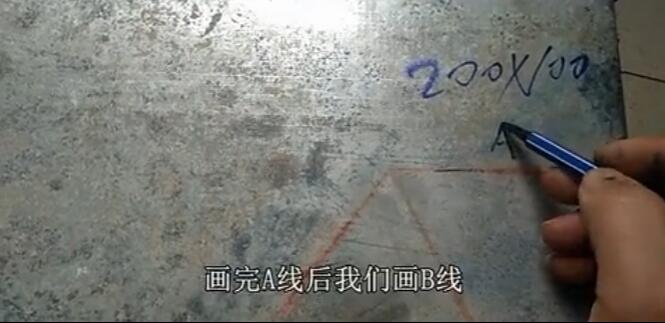

    我們來先看第一種做法,我們要做的大小頭是200X100大小頭,我們來畫第一條線來確定橋架大小頭的大小,用A來代表這條線,畫完A線后我們畫B線,A線是用來區分變徑大小的,B線可隨意畫,畫完后測量B線長度,長度大概是12公分,確定B線長度來畫C線點,

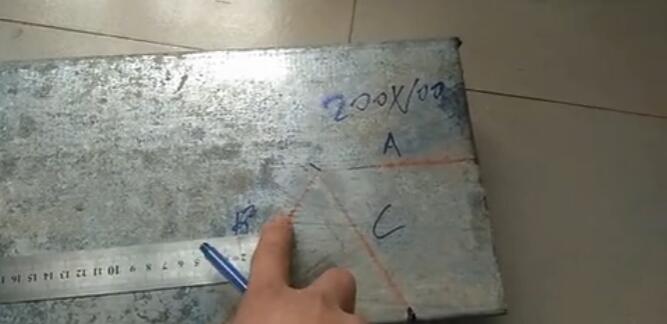

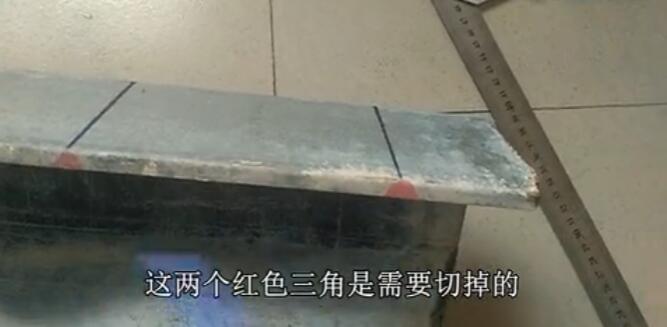

    這里是C線12公分的點,再通過C線點畫C線,通過3點成等邊三角形,當折合的時候兩個點是折合在一起的,三條紅線都是要切開,側邊沿兩個小的紅色三角需要切掉,如果不切掉就會無法折合,產生變形的情況。

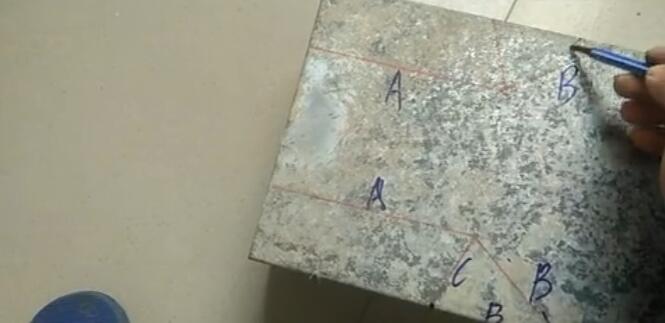

    另外一邊同樣的操作,紅線位置都是要切開的,藍色畫線不用切開。
