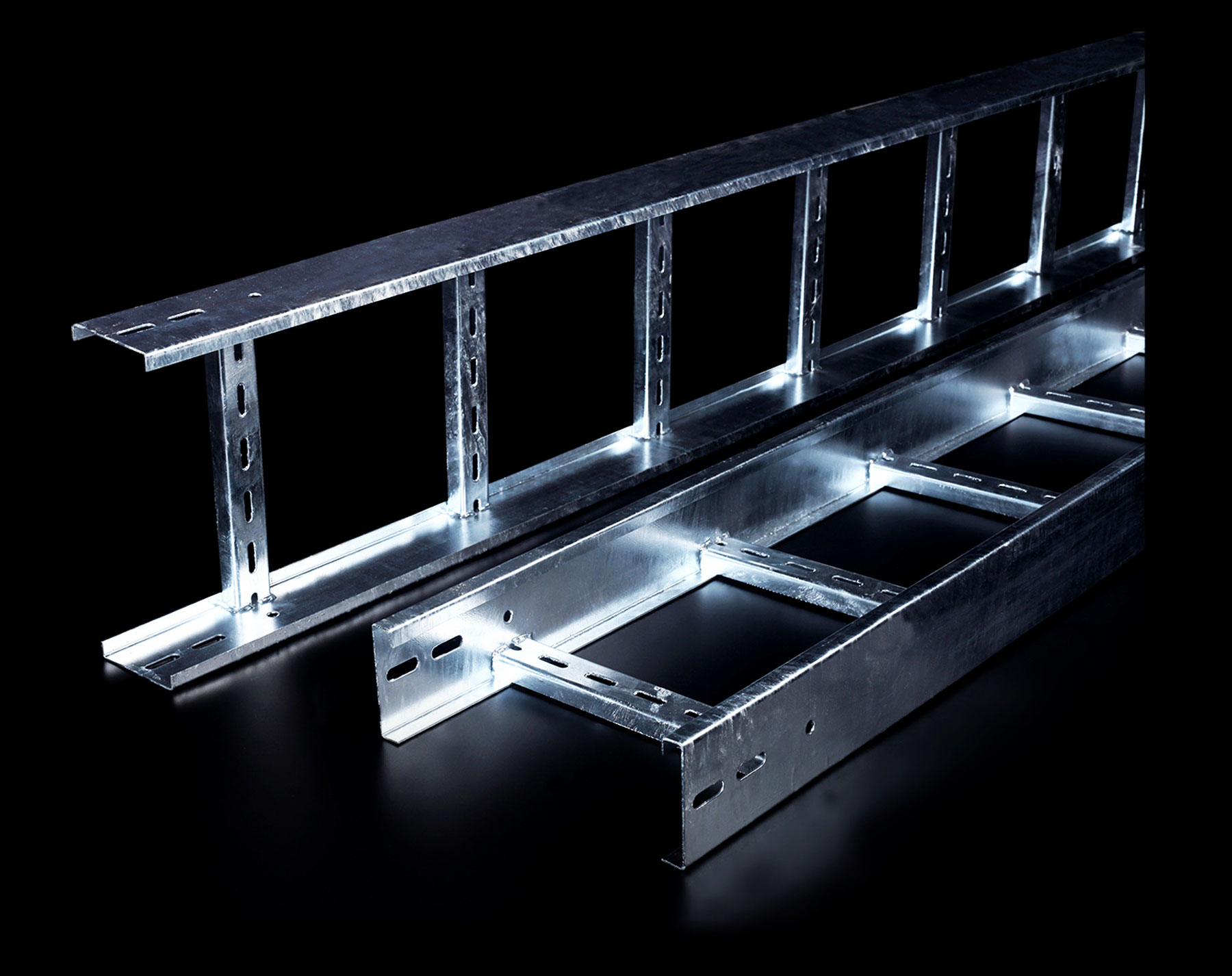

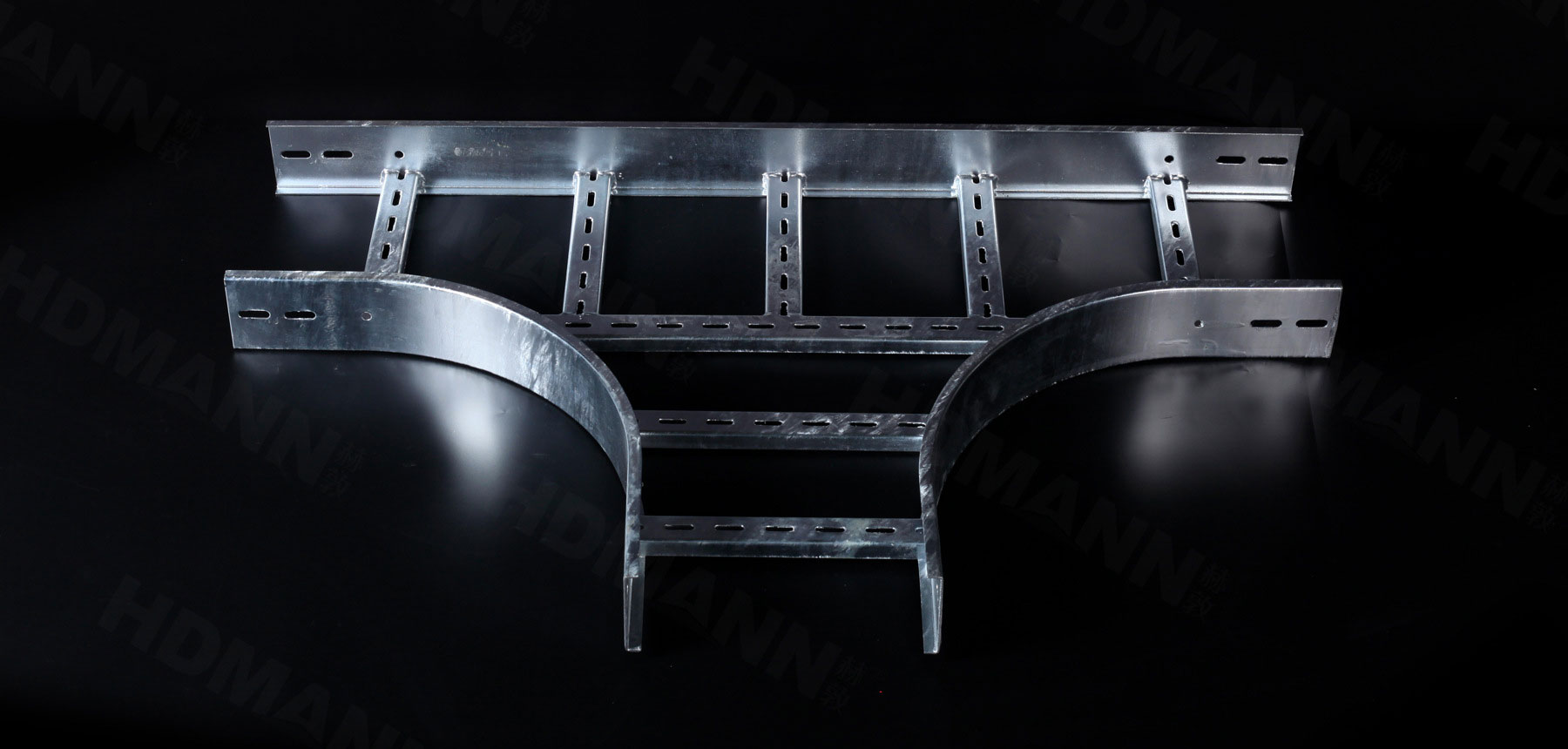

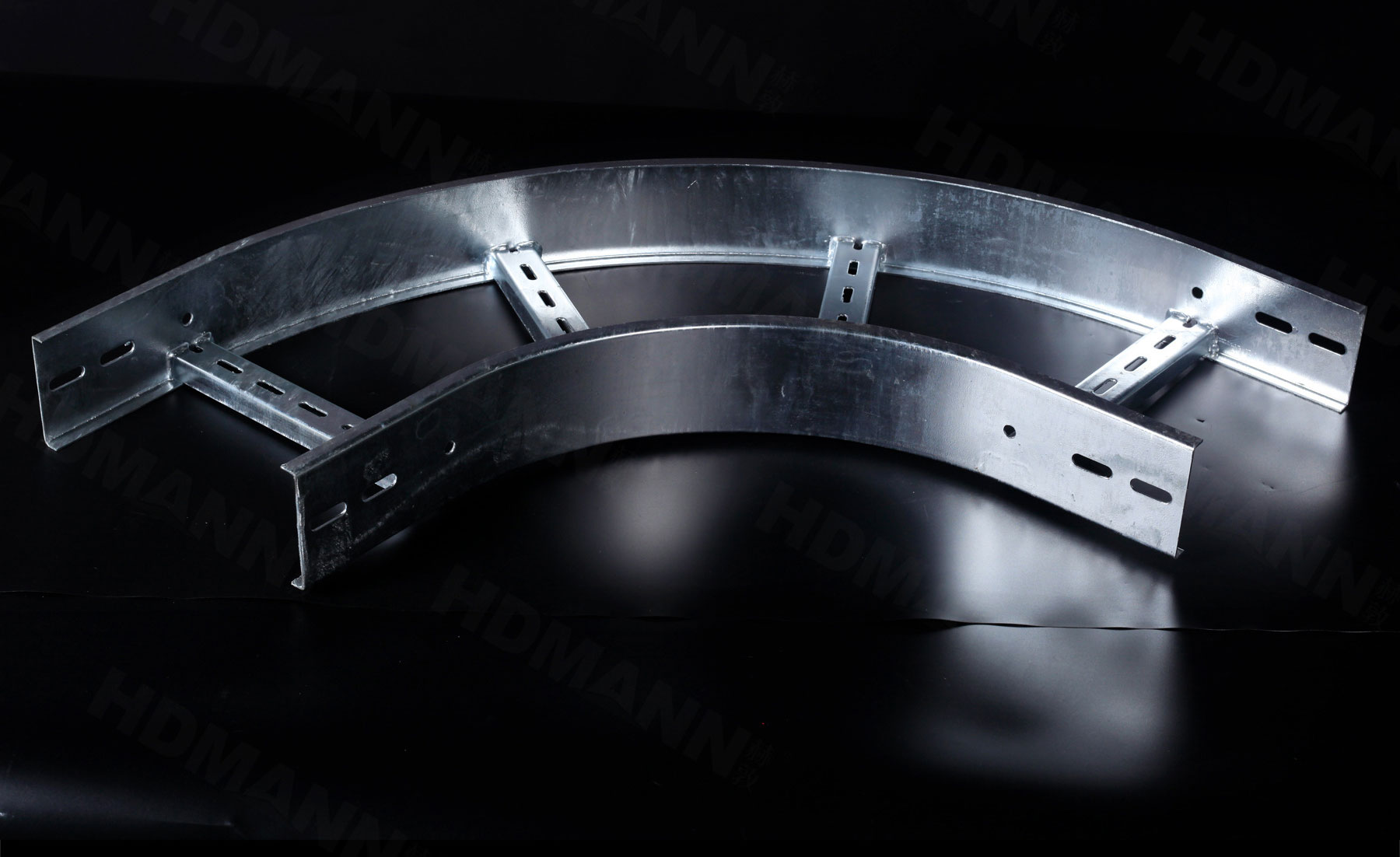

可調節的梯形橋架
一種可調節的梯形橋架，包括梯邊和橫擔，所述梯邊的上下端設有對稱的外折彎邊，所述外折彎邊上設有若干把手，所述梯邊上還設有2個第一固定孔，所述橫擔包括第一空心伸縮節和第二空心伸縮節，所述第一空心伸縮節上設有第一滑動槽，所述第二空心伸縮節上設有沿第一滑動槽滑動的固定螺絲，所述第一空心伸縮節和第二空心伸縮節端部均設有與第一固定孔相適應的2個第二固定孔。本產品的橫擔包括第一空心伸縮節和第二空心伸縮節，從而可以調節橫擔的長度，達到調節橋架的寬度的目的，靈活適用不同的空間大小。同時梯邊的外折彎邊上設有把手，使橫擔的調節非常方便。
技術領域
本產品涉及機械加工領域，尤其是一種可調節的梯形橋架。
電纜橋架是電纜鋪設中的重要設備，在工程項目中，由于環境空間的限制，安裝橋架時往往會受到限制。特別是梯形橋架，如果使用事先造好的電纜橋架，一旦遇到環境的變化，受空間限制時，造好的電纜橋架就無法使用，造成設備浪費和經濟上的損失。
發明內容
本產品所要解決的技術問題是克服現有技術的缺陷，提供一種可調節的梯形橋架，可以調節橋架的寬度，克服空間限制，達到充分利用空間和使用靈活的目的。
為解決上述技術問題，本產品提供一種可調節的梯形橋架，包括梯邊和橫擔，其特征是，所述梯邊的上下端設有對稱的外折彎邊，所述外折彎邊上設有若干把手，所述梯邊上還設有2個第一固定孔，所述橫擔包括第一空心伸縮節和第二空心伸縮節，所述第一空心伸縮節上設有第一滑動槽，所述第二空心伸縮節上設有沿第一滑動槽滑動的固定螺絲，所述第一空心伸縮節和第二空心伸縮節端部均設有與所述第一固定孔相適應的2個第二固定孔。
前述的一種可調節的梯形橋架，其特征是，所述梯邊上設有若干第一排水孔。
前述的一種可調節的梯形橋架，其特征是，所述第一排水孔的形狀為矩形。
前述的一種可調節的梯形橋架，其特征是，所述外折彎邊上設有若千第二排水孔。
前述的一種可調節的梯形橋架，其特征是，所述第二排水孔的形狀為圓形。
前述的一種可調節的梯形橋架，其特征是，所述第一空心伸縮節和第二空心伸縮節上設有若干第三排水孔。
前述的一種可調節的梯形橋架，其特征是，所述第三排水孔的形狀為矩形。
前述的一種可調節的梯形橋架，其特征是，所述第一空心伸縮節和第二空心伸縮節的橫截面為矩形。
前述的一種可調節的梯形橋架，其特征是，所述可調節的梯形橋架材質為鋁合金材料。
與現有技術相比，本產品具有的有益效果在于:橫擔包括第一空心伸縮節和第二空心伸縮節，從而可以調節橫擔的長度，達到調節橋架的寬度的目的，靈活適用不同的空間大小。同時梯邊的外折彎邊上設有把手，使橫擔的調節非常方便。
附圖說明
圖1為本產品的結構示意圖；圖2為本產品梯邊的結構示意圖；圖3為本產品橫擔的結構示意圖。
具體實施方式
下面結合附圖對本產品作進一步描述。以下實施例僅用于更加清楚地說明本產品的技術方案，而不能以此來限制本產品的保護范圍。
如圖1、圖2、圖3所示，一種可調節的梯形橋架，包括梯邊1和橫擔2，所述梯邊1的上下端設有對稱的外折彎邊3,對折彎邊3可以起到增強強度和穩定性的目的。所述外折彎邊3上設有若千把手4,起到便于推拉梯邊的目的。所述梯邊1上還設有2個第一固定孔5。所述橫擔2包括第一空心伸縮節6和第二空心伸縮節7,所述第一空心伸縮節6上設有第一滑動槽8，所述第二空心伸縮節7上設有沿第一滑動槽8滑動的固定螺絲9。所述第一空心伸縮節6和第二空心伸縮節7端部均設有2個與所述第一固定孔5相適應的第二固定孔10。第一固定孔5和第二固定孔10通過固定螺絲相連。在松動固定螺絲9的情況下，通過把手4推動梯邊1，從而推動橫擔2的第一伸縮節6沿所述第一滑動槽8運動，從而調節橫擔2的長度，進而達到調節橋架寬度，適用不同的空間大小的目的。所述梯邊1上設有若干矩形狀的第一排水孔11，所述外折彎邊3上設有若干圓形的第二排水孔12。所述第一空心伸縮節6和第二空心伸縮節7上設有若干矩形的第三排水孔I3,均可以起到排水的目的。所述第一空心伸縮節6和第二空心伸縮節7的橫截面14為矩形。所述可調節的梯形橋架材質為鋁合金材料。
1.一種可調節的梯形橋架，包括梯邊和橫擔，其特征是，所述梯邊的上下端設有對稱的 外折彎邊，所述外折彎邊上設有若千把手，所述梯邊上還設有2個第一固定孔，所述橫擔包1 括第一空心伸縮節和第二空心伸縮節，所述第一空心伸縮節上設有第一滑動槽，所述第二 空心伸縮節上設有沿第一滑動槽滑動的固定螺絲，所述第一空心伸縮節和第二空心伸縮13 端部均設有與所述第一固定孔相適應的2個第二固定孔。 、、、
2. 根據權利要求1所述的一種可調節的梯形橋架，其特征是，所述梯邊上設有右千第 排水3孔根據權利要求2所述的一種可調節的梯形橋㉟，其特征是，臓第一排水孔的形狀為 祐開< 1根據權利要求1臓的—種可肺彡酸，其特征是，臟外折彎邊上設有右干 第又利要求4所述的—種可調節的梯形橋架，其特征是，所述第二排水孔的形狀為 圓開t棚權利要求i臓的-種可調節的梯形橋架，其特征是，所述第一空心伸縮節和第 =空&申節的梯形橋架，其特征是，所述第三排水孔的形狀為 矩開t麵權利要班所述的-種可調節的梯形橋架，其特征是，所述第一空心伸縮節和第 二空心伸縮節的橫截面為矩形。 梯形橋架，其特征是，所述可調節的梯形橋架材
9.根據權利要求1所述的一種可調卞捫 質為鋁合金材料。
